MC4 ソーラー コネクタ

CHYT は、中国における MC4 ソーラー コネクタの最高のサプライヤーおよびメーカーの 1 つです。当社の工場からの MC4 ソーラー コネクタの卸売またはカスタマイズを歓迎します。当社の製品に興味がございましたら、お早めにご連絡ください。 MC4 ソーラー コネクタは使いやすいため、設置業者や住宅所有者に好まれています。まず、設置業者はソーラーパネルに接続されているワイヤーの端を剥がす必要があります。次に、これらの剥がされたワイヤが MC4 コネクタにはめ込まれ、MC4 コネクタにある特殊なロック機構を使用して所定の位置にロックされます。このロック機構により、接続は確実に行われ、耐候性があり、不用意に外れることがありません。これにより、2 つのソーラー パネル間で再配線することなくコネクタの位置を変更できるため、時間とコストの節約になります。

MC4 ソーラー コネクタは、耐久性と信頼性でも知られています。錫メッキ銅や PPO (ポリフェニレンオキサイド) などの高品質素材で作られており、極度の暑さ、寒さ、湿気などの過酷な屋外条件に耐えることができます。また、高電圧および大電流のアプリケーションでも優れた性能を発揮するため、大規模な太陽光発電システムに最適です。

ICHYTI ソーラー パネル ケーブル コネクタ パラメータ (仕様)



ICHYTI ソーラー パネル ケーブル コネクタの性能要件

◉ 太陽光発電コネクタは良好な導電性を備えている必要があり、接触抵抗は 0.35 ミリオームを超えてはなりません。
◉ 太陽電池部品の安全性能を確保するには、十分な安全性能が必要です。太陽エネルギー機器が使用される環境や気候は非常に厳しい場合があるため、防水性、耐高温性、防食性、高絶縁性などの性能が必要であり、保護レベルはIP68に達する必要があります。
◉ ソーラーコネクタの構造は強固で信頼性が高く、正しく挿入されたオスコネクタとメスコネクタの接続力は80N以上である必要があります。接続 4mm ² の場合、ケーブルの MC4 コネクタは、39A の電流を流すときに上限温度 105 ℃を超えてはなりません。 MC4/H4 コネクタは、オスとメスのコネクタを備えた単芯コネクタであり、優れた密閉性、挿入の便利さ、メンテナンスと修理の容易さなど、多くの利点があります。

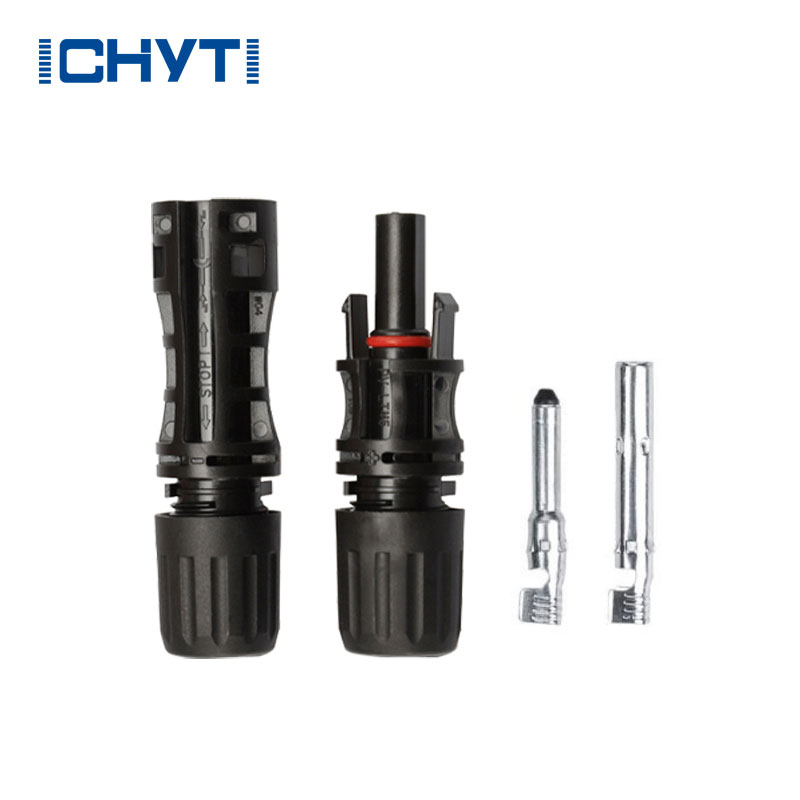

ICHYTI ソーラー パネル ケーブル コネクタの詳細

ICHYTI ソーラーパネルケーブルコネクタ 寸法と配線



ICHYTI ソーラーパネルケーブルコネクター 設置上の注意事項

プラグを選ぶ際には、大電流を流し、良好な接触を実現するための内部金属導体のサイズ、材質の厚さ、弾性、コーティングなどの製品の品質に注意を払う必要があります。プラグ シェルのプラスチックは、亀裂のない滑らかな表面を確保し、界面が十分に密閉されている必要があります。コンポーネントコネクタを取り付けるときは、コネクタの経年劣化、内部コネクタやケーブルの腐食、接触抵抗の増加、さらにはシステム効率の低下や火災につながる発火を避けるために、日光や雨への暴露を避ける必要があります。事故。

太陽光発電コネクタの取り付けと圧着プロセスは最も重要であり、専門の圧着工具を使用する必要があります。太陽光発電所を建設する前に、関連するエンジニアリング設備担当者は圧着作業に関するトレーニングを受ける必要があります。
