DC コンタクタと AC コンタクタ: コアの違い。

の主回路DCコンタクタDC には正極と負極しかないため、通常は 2 極です。対照的に、ACコンタクタ三相電力を切り替えるため、極が 3 つあります。

コンタクタの過電圧とアーク消弧対策について：

AC 回路の場合、コンタクタが開いているとき、回路内で発生する過電圧は比較的低くなります。さらに、AC アークにはゼロ交差休止モーメントがあり、これによりアークが消滅し、ゼロ交差後に再点火します。したがって、AC アークを消すのは比較的簡単です。

DC 回路の場合、コンタクタが開いていると、回路内で発生する過電圧が高くなり、アークが消えにくくなります。

したがって、DC コンタクタと比較して、AC コンタクタのアーク消弧対策は比較的簡単です。

DC コンタクタのアーク消弧率は高く複雑ですが、AC コンタクタの消弧率は比較的単純です。

コンタクタと上流の回路保護デバイス間の調整:

線路で短絡が発生した場合、上流の回路保護装置 (ヒューズ、サーキットブレーカー) が作動するまでに時間がかかります。この間、コンタクタは短絡電流の熱衝撃に耐える必要があります。この現象はコンタクタの保護調整関係と呼ばれ、SCPD と表現されます。

国家規格では、SCPD を 2 つのタイプに分類しています。タイプ 1 は回路ブレーカーが切断された後にコンタクタの主回路に損傷を与えますが、タイプ 2 は損傷しません。

明らかに、保護調整関係 SCPD は、直流と交流回路が異なりますので、データシートをよくご確認の上ご使用ください。

コンタクタのコイル電圧について：

AC コンタクタのコイル電圧は AC または DC のいずれかですが、DC コンタクタのコイル電圧は常に DC です。

DC コンタクタのパラメータ

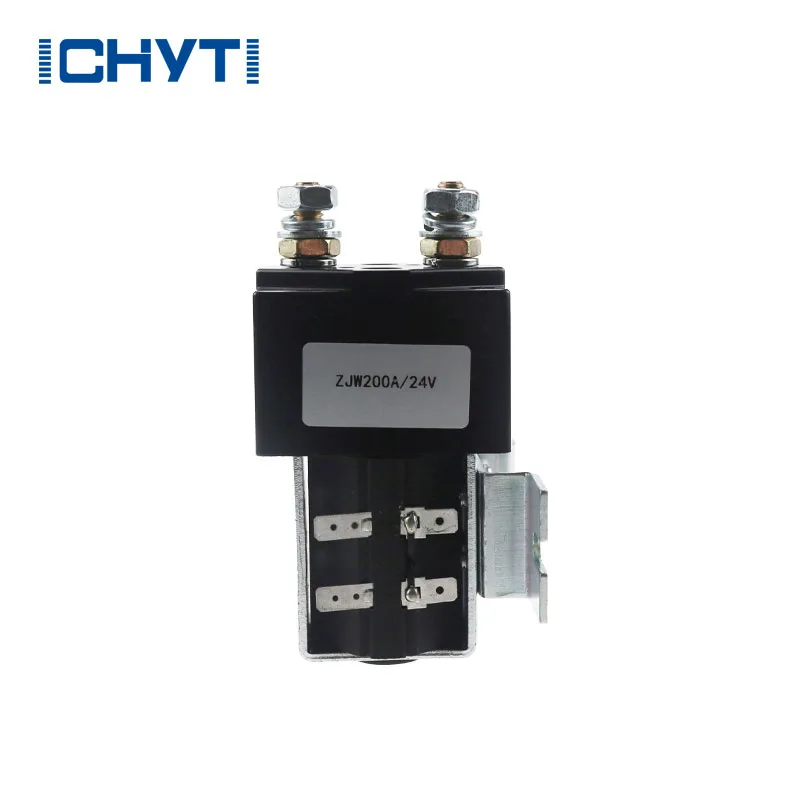

48v DC コンタクタ
