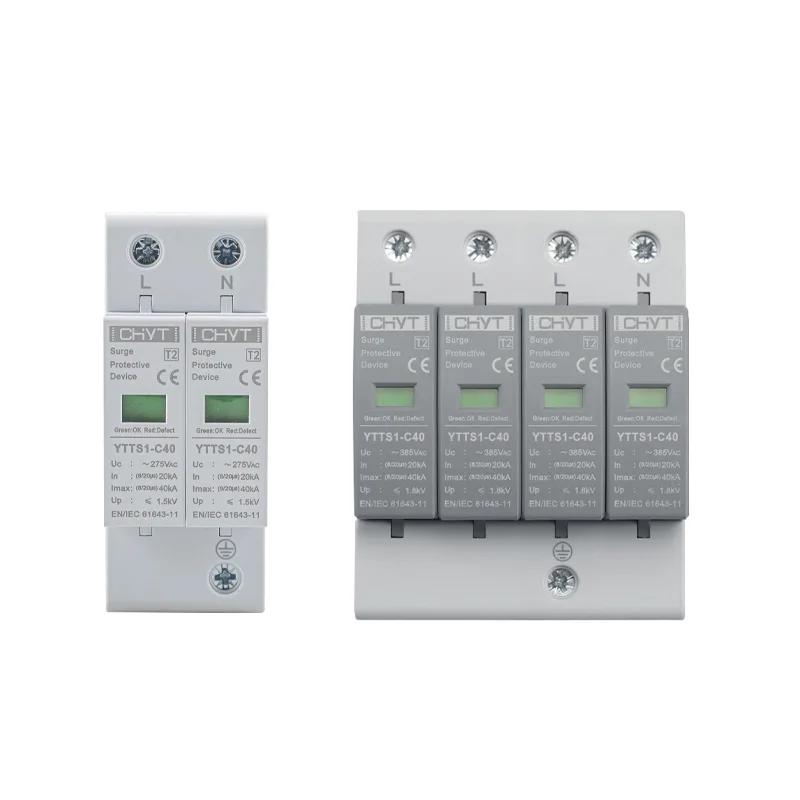

1 つの AC サージ保護装置で建物全体をカバーできると想定していますか?

チャット交流サージ保護装置アプリケーションは、複数レベルの建物に 1 つの保護ポイントでは十分ではない理由を示しています。

サージは、あらかじめ決められた 1 つのドアから丁寧に建物に侵入するわけではありません。落雷、商用電源の切り替え、モーターの始動と停止、またはローカル電力網の障害により、電気設備内のさまざまなポイントで一時的な過電圧が発生する可能性があります。サージが建物内に入ると、配線自体が問題の一部となり、敏感な機器に過渡電流が伝わる可能性があります。

このことは、電気システム計画において実際的な疑問を引き起こします。それは、1 つの AC サージ保護装置が本当に建物全体を保護できるのかということです。

ケーブル配線が短く、設備が限られている小規模な設置では、戦略的に配置された 1 つのデバイスが有用な保護を提供する可能性があります。ただし、大規模な建物では、単一の保護ポイントに依存すると、下流の回路が露出したままになる可能性があります。

1 つの保護ポイントでは不十分な理由

サージ保護は、過剰な過渡電圧を機器から遠ざけ、接地システムに向けることによって機能します。保護デバイスが保護対象の機器に近ければ近いほど、その機器に到達する電圧の制御が容易になります。

建物が大きくなるにつれて、これはさらに複雑になります。

3 階建ての商業ビルを考えてみましょう。メインの分電盤は 1 階に配置され、コンピュータ、HVAC コントローラ、照明システム、通信機器、その他の電子負荷は複数のフロアに分散されます。メインの受電パネルにのみ設置されたサージ保護装置では、電気ネットワーク全体にわたるすべての過渡現象を自動的に除去することはできません。

高速過渡現象中にも導体に沿って電圧が発生する可能性があるため、ケーブルの長さは重要です。したがって、引き込み口で良好に動作するデバイスには、さらに下流の追加の保護ポイントからのサポートが必要になる場合があります。

これが、サージ保護が単一のコンポーネントではなくシステムとして理解される理由の 1 つです。

過渡過電圧が伝わる場所

すべてのサージの起源や経路が同じであるわけではありません。直撃雷は可能性の 1 つにすぎません。日常的な電気スイッチングも過渡状態を引き起こす可能性があります。

一般的なソースには次のものがあります。

過渡現象は主配電システムから分岐回路に移動する可能性があります。敏感な機器が主要な保護ポイントからある程度離れた場所にある場合は、追加の保護が適切な場合があります。

次の簡略化された図は、違いを説明するのに役立ちます。

正確な配置は、電気設計、接地システム、機器の感度、および該当する設置要件によって異なります。

パネル間の距離が重要

最も見落としやすい詳細の 1 つは、保護デバイスと負荷の間の物理的な距離です。

あるセクションに主電気パネルがあり、別のセクションに自動化制御キャビネットがある大きな建物を想像してください。両方が同じ電気システムに接続されている場合でも、非常に速い過渡現象の間は電気的に同一ではありません。

導体が長くなるとインピーダンスが生じます。サージ現象が発生すると、これにより、保護装置が設置されている点と機器が接続されている点との間に電圧差が生じる可能性があります。

これは、すべてのコンセントに独自の保護装置が必要であるという意味ではありません。代わりに、保護戦略は配電システムの構造に従う必要があります。

調達チームとエンジニアリング チームにとって、これは重要な違いです。質問は単に「サージ保護デバイスは何個必要か?」ということではありません。 「過渡エネルギーが侵入し、移動し、敏感な負荷に到達する可能性がある点はどこですか?」という質問のほうが適切です。

単にデバイスを追加するよりも調整が重要

複数のサージ保護デバイスを設置しても、自動的により優れたシステムが構築されるわけではありません。

異なる配布レベルにインストールされたデバイスは連携して動作する必要があります。それらの特性、放電能力、電圧保護レベル、および設置配置は、完全な電気システムの一部として考慮する必要があります。

調整が不十分だと、全体的な配置の効率が低下する可能性があります。逆に、保護ステージを適切に配置すると、メインの配電ポイントと下流の回路の間でタスクを分割できます。

一般的なアプローチは、さまざまな保護レベルを確立することです。

一次保護

電力の受電サービスは、最初に考慮すべき重要なポイントです。ここでの保護は、外部電力網から流入するかなりの過渡エネルギーに対処します。

二次配布保護

建物に個別の配電パネルがある場合は、追加の保護を考慮する必要があります。これは、ケーブル配線が比較的長い場合、または下流回路に敏感な電気機器が含まれている場合に特に関係します。

ローカル機器の保護

非常に敏感なシステムでは、機器自体の近くでの保護が必要になる場合があります。例には、電子制御システム、通信機器、監視装置、および一時的な過電圧の影響を受ける可能性のあるその他の機器が含まれます。

目標は、あらゆる場所に保護を配置することではありません。これは、重要な機器への保護されていない経路をサージが見つけてしまうのを防ぐためです。

選ぶ前に確認すべきこと交流サージ保護装置?

建物自体は、保護計画に必要な多くの手がかりを提供します。

有用なレビューには、電気システム構成、公称電圧、接地配置、予想されるサージ環境、配電構造、接続された負荷の種類が含まれる必要があります。

また、回路が屋外に延長されているか、露出した場所にある機器に接続されているかを確認することも重要です。このような接続により、リスク プロファイルが大幅に変化する可能性があります。

主な質問は次のとおりです。

これらのチェックは通常、公称電圧や物理的外観のみに基づいてデバイスを選択するよりも役立ちます。

太陽光発電システムを備えた建物はどうですか？

太陽光発電設備が建物に接続されている場合、状況はさらに興味深いものになります。

太陽光発電設備では、屋外機器と屋内配電システムの間に追加の電気経路を導入することができます。 PV アレイ、インバーター、DC 配線、AC 出力回路はすべて、保護に関する全体的な議論の一部となる可能性があります。

これは、屋上に太陽光発電設備を備えた建物の場合、特に重要です。これは、PV 機器が物理的に屋外露出に近く、生成された電力が最終的に建物の電気インフラストラクチャに接続されるためです。

したがって、AC 側のサージ保護は、より広範な PV 保護構成と併せて考慮する必要があります。 DC 回路ブレーカー、DC アイソレータ スイッチ、DC サージ保護装置、およびその他の太陽光発電保護コンポーネントは、システムのさまざまな部分に対応するため、互換性のあるものとして扱うべきではありません。

太陽光発電を備えた建物の場合、AC メインパネルだけを確認すると不完全な全体像が得られる可能性があります。

「1 つのデバイスですべてを実現」の前提

単一のデバイスの魅力は理解できます。見た目はシンプルで、必要なスペースも少なく、調整する必要があるコンポーネントの数も減る可能性があります。

しかし、紙の上での電気的な単純さは、現場での適切な保護と必ずしも同じではありません。

短くて簡単な配電経路を備えたコンパクトな建物には、工場、複合オフィス、倉庫、または複数の配電盤を備えた高層施設とはまったく異なる要件が求められる場合があります。

したがって、正しい問題は、1 つのデバイスが理想的な条件下で建物を保護できるかどうかではありません。より有益な問題は、過渡エネルギーが現実的に発生する可能性がある場所で、その設置が十分な保護を提供するかどうかです。

この観点の変更により、合理的な保護計画が 1 つの保護ポイントに過度に依存することを防ぐことができます。

インストールは依然として重要

正しく選択されたサージ保護コンポーネントであっても、取り付けが適切に行われないと、性能が低下する可能性があります。

接続導体は適切に短く保ち、該当する設置要件に従って配置する必要があります。サージ電流は保護された機器から離れた制御された経路を必要とするため、接地とボンディングも同様に重要です。

また、デバイスは、その電気的機能に適した場所に設置し、必要に応じて上流の過電流保護と調整する必要があります。

これらの詳細は製品ラベルには表示されないため、コンポーネントの選択時に見落とされがちです。しかし、実際の保護パフォーマンスに直接影響を与える可能性があります。

このため、サージ保護デバイスを独立した付属品として扱うのではなく、電気設計と合わせて仕様を検討する必要があります。

建物の保護を検討する実践的な方法

調達チームや電気プランナーにとっては、簡単な 3 段階のレビューでプロセスが明確になります。

まず、電力分布をマッピングします。供給源、メインパネル、サブパネル、主要機器を特定します。

次に、暴露ポイントを特定します。屋外接続、長いケーブル配線、落雷への曝露、および過渡電圧に対する耐性が制限されている機器を探してください。

第三に、保護の調整を評価します。引き込み口での保護が十分であるかどうか、または下流に追加の段階が必要かどうかを判断します。

このアプローチにより、価格や単一の電気パラメータだけに焦点を当てることなく、さまざまな仕様を比較することも容易になります。

最終的なポイント

建物には必ずしも「サージ入口ポイント」が 1 つあるとは限りません。一時的な過電圧は電気設備のさまざまな部分を通過する可能性があり、保護の有効性は場所、配線、接地、機器の感度、調整によって異なります。

小型で単純な電気システムの場合は、戦略的に設置された 1 つの保護装置で十分な場合があります。大規模またはより複雑な設備では、多くの場合、電気ネットワークの構造とリスクに応じて保護を配置する多層的なアプローチが必要になります。

レビューするとき交流サージ保護装置したがって、最も重要な問題は、単にデバイスがどれほど強力であるかということではなく、それがどこに設置され、電気システムのどの部分を保護すると予想されるかということです。太陽光発電設備の場合、この評価には AC 保護と DC 保護の関係も含める必要があります。

Zhejiang Dabo Electric Co., Ltd. (CHYT) は、AC サージ保護装置、DC 回路ブレーカー、DC サージ保護装置、DC アイソレータ スイッチ、DC ヒューズ、ソーラー コンバイナ ボックスなどの AC および DC 保護コンポーネントをカバーする製品範囲により、完全な太陽光発電および配電システムの一部として保護を検討するための有用な製品コンテキストを提供します。
