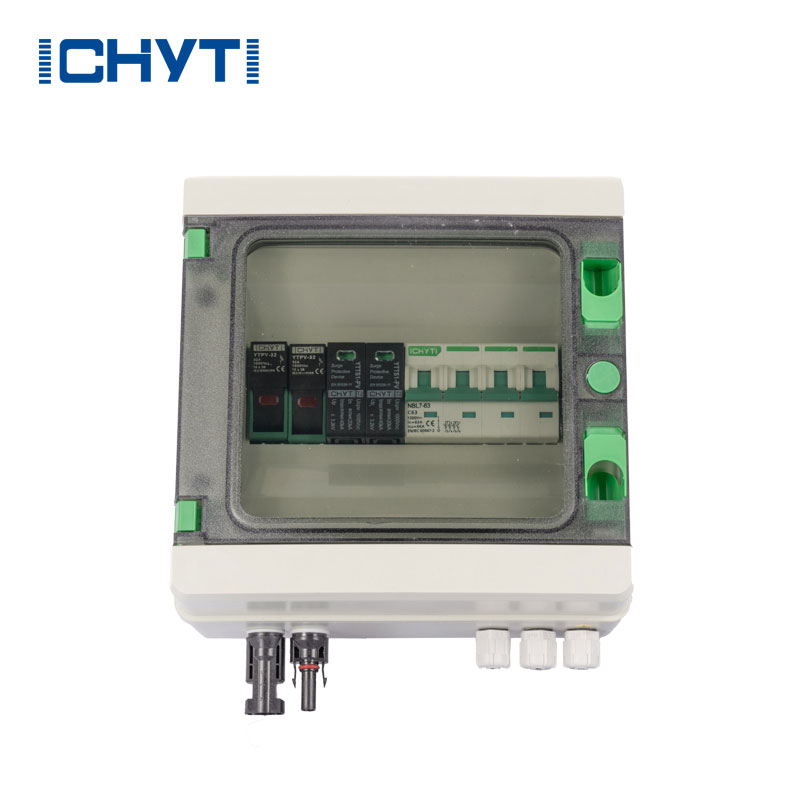

太陽光発電システムでは、中国のサプライヤーICHYTI pvストリングコンバイナーボックス価格表は、ソーラーパネルとインバーターを接続するための重要な機器です。電流、電圧、温度などのパラメータを監視および制御しながら、複数の太陽光発電パネルを DC バスに接続する役割を果たします。
太陽光発電 DC 1 in 1 out コンバイナー ボックス |
|||
太陽光発電システムの定格電圧 |
DC600V&1000V |
各弦の最大入力アンプ |
15A |
入力文字列 |
1 |
出力文字列の数 |
1 |
防水等級ip65/耐雷 |
|||
試験のカテゴリー |
II グレードの保護 |
公称放電アンプ |
20KA |
最大放電アンプ |
40KA |
電圧保護レベル |
3.2KV |
SPD最大動作電圧 |
DC600V&1000V |
極 |
2P |
構造特性 |
プラグプッシュモジュール |
|
|
システム |
|||
保護等級 |
IP65 |
出力スイッチ |
DCサーキットブレーカー&DC絶縁スイッチ |
ソーラーコネクタ |
標準 |
ボックス材質 |
PVC |
設置方法 |
壁掛けタイプ |
動作温度 |
-25°~+60° |
設置場所:屋内/屋外 |
はい |
|
|
機械的パラメータ |
|||
幅*高さ*奥行き(mm) |
200*155*95 ~ 215*210*100 ~ 212*207*118 |
◉ 加工に便利な汎用ツールを生産に利用可能
◉ 過酷な環境にも適応するコストパフォーマンスに優れた材料
◉ ロックシステムをアップグレードする
◉ 非導電性
◉ ボックスは冷間圧延鋼およびその他の金属材料で作られています。
◉ 太陽光発電システム用に特別に設計された DC ヒューズと雷保護モジュールを使用する
Q: PV 結合器ボックスは必要ですか?
A: 通常の家庭環境では、少数のストリング (通常は 1 ~ 3) のみが使用され、これらのストリングがインバーターに直接接続されているため、コンバイナー ボックスは必要ありません。ただし、4 ~ 4000 のストリングを使用する大規模な機関や施設の場合、コンバイナー ボックスの存在が不可欠になります。
Q: PV コンバイナーボックスとは何ですか?
A: CHYT PV コンバイナー ボックスは、太陽エネルギー システムのソーラー パネルからの DC 電力入力を管理するために特別に設計された配電ボックスです。このボックスには DC ブレーカーが収容されており、パネルからの複数の DC 入力を 1 つの DC 出力に結合する役割を果たします。この出力は、システム構成に応じて、充電コントローラーまたはインバーターに送られます。
Q: PV 結合器ボックスの電圧はどれくらいですか?
A: CHYT PV コンバイナー ボックスの最大電圧定格は通常 1000V で、多くのプロジェクトには十分です。ただし、人によっては、さまざまな電圧のソーラー パネルを組み合わせるという独自のニーズがある場合があります。
