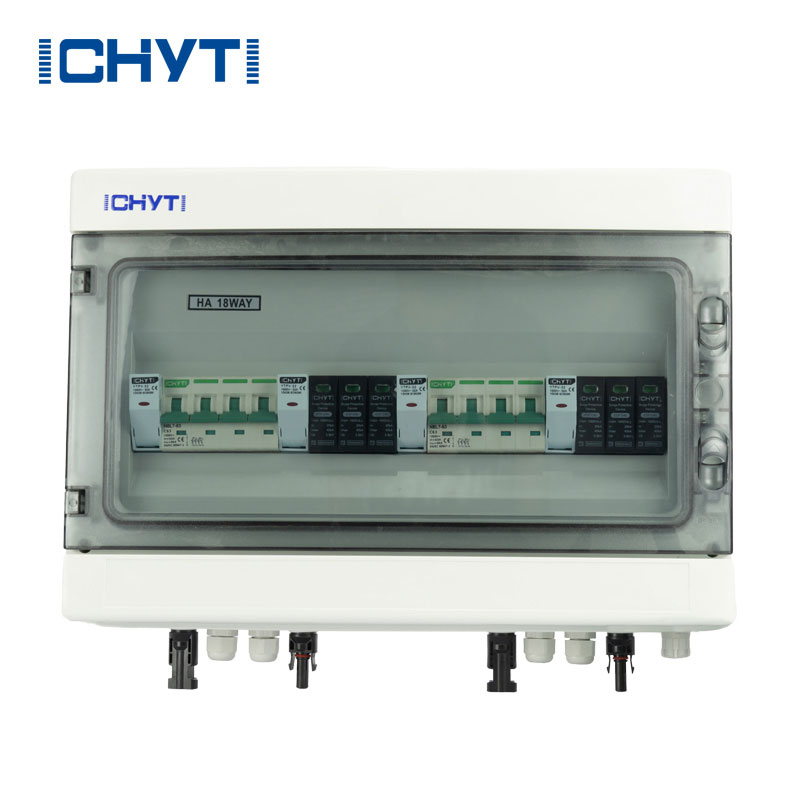

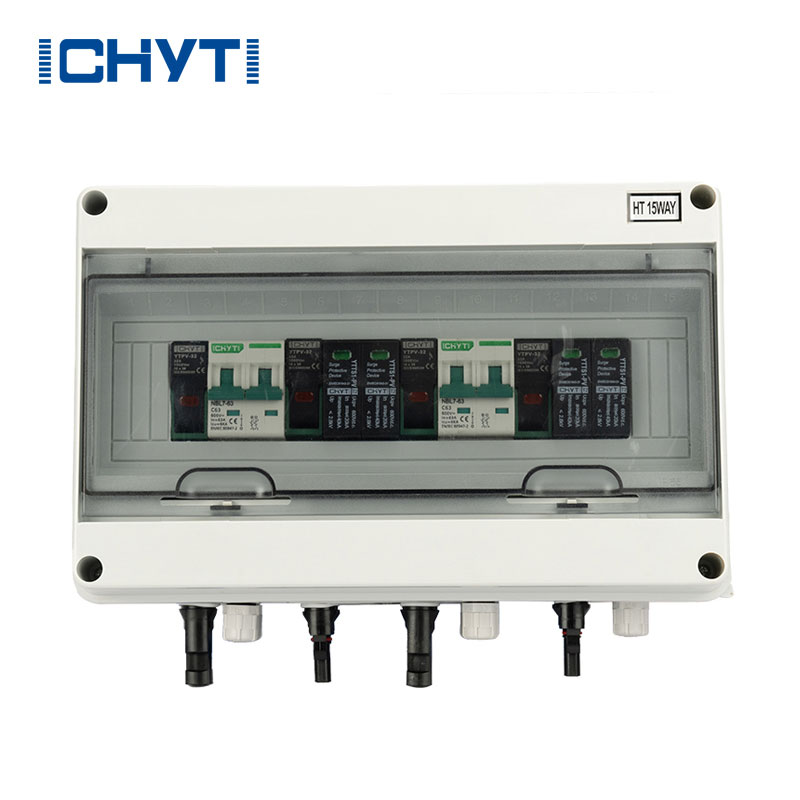

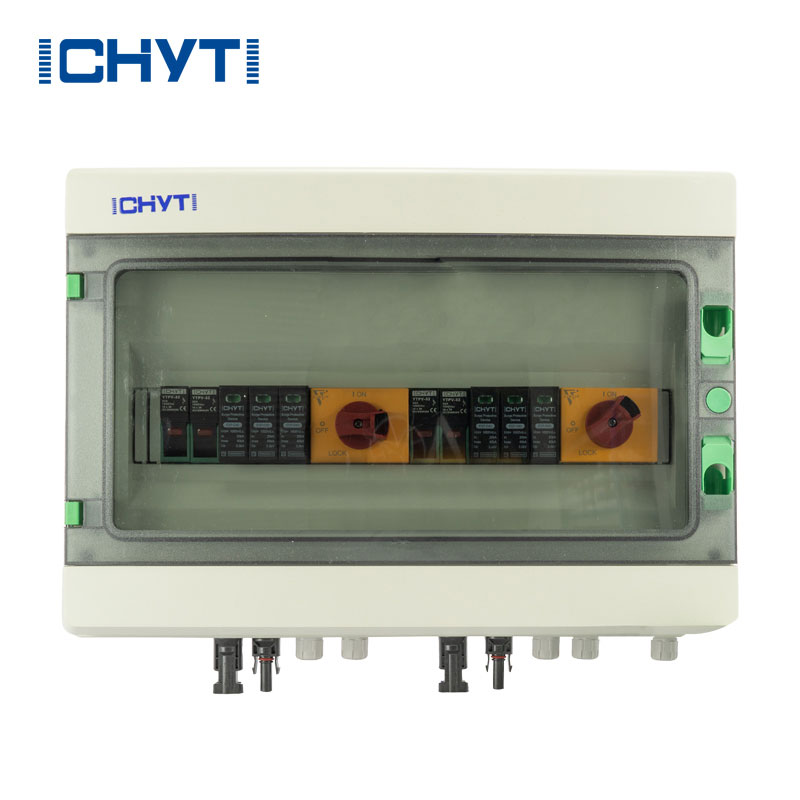

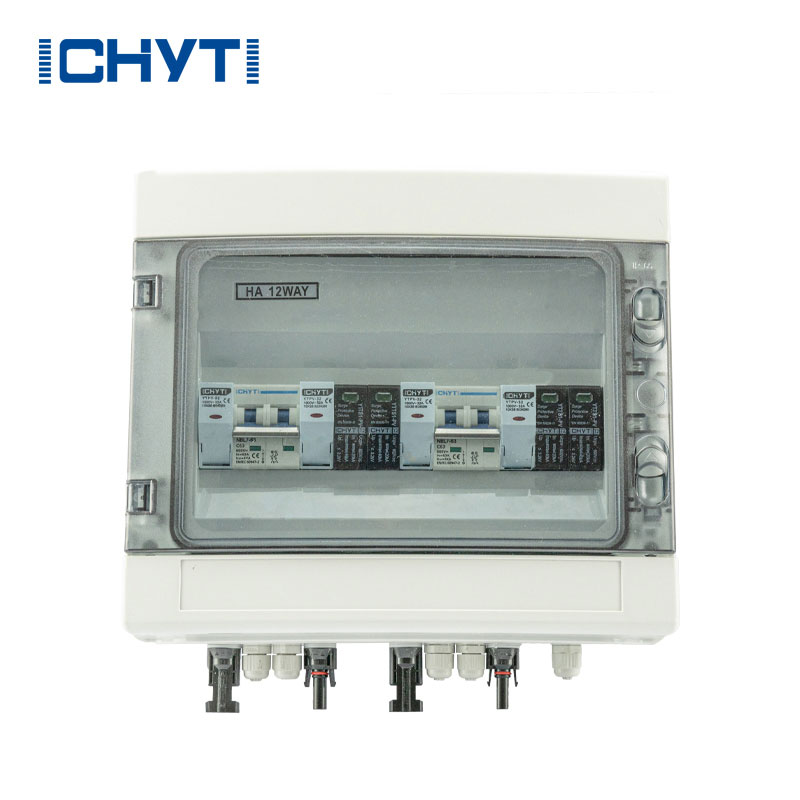

中国工場ICHYTI低価格ソーラーパネルコンバイナーボックスは、DC電圧600V、電流20A以下の太陽光発電システムに適しています。その機能は、太陽光発電モジュールを接続し、コントローラーとインバーターを通じて完全な太陽光発電および風力発電システムを形成し、オフグリッドエネルギー貯蔵システムおよびメンテナンス機能への応用を実現することです。ソーラー パネル コンバイナ ボックスは、DC 絶縁スイッチ、ヒューズ、サージ プロテクター、MC4 コネクタ、M25 防水コネクタ、太陽光発電ケーブル コネクタと組み合わせて使用できます。
太陽光発電 DC1 in 1 out コンバイナー ボックス |
|||
太陽光発電システムの定格電圧 |
DC600V&1000V |
各弦の最大入力アンプ |
15A |
入力文字列 |
1 |
出力文字列の数 |
1 |
防水等級ip65/耐雷 |
|||
試験のカテゴリー |
II グレードの保護 |
公称放電アンプ |
20KA |
最大放電アンプ |
40KA |
電圧保護レベル |
3.2KV |
SPD最大動作電圧 |
DC600V&1000V |
極 |
2P |
構造特性 |
プラグプッシュモジュール |
|
|
システム |
|||
保護等級 |
IP65 |
出力スイッチ |
DCサーキットブレーカー&DC絶縁スイッチ |
ソーラーコネクタ |
標準 |
ボックス材質 |
PVC |
設置方法 |
壁掛けタイプ |
動作温度 |
-25°~+60° |
設置場所:屋内/屋外 |
はい |
|
|
機械的パラメータ |
|||
幅*高さ*奥行き(mm) |
200*155*95 ~ 215*210*100 ~ 212*207*118 |
◉ 耐火性能を持っています
◉ 軽量で取り扱いや設置が簡単
◉ 高い表面平滑性、酸洗浄およびリン酸塩処理プロセスを使用して、表面に 80 ~ 120 μm の保護層を形成します。
◉ IP65レベルの防水・防塵・耐腐食・耐紫外線性能を備えています。
◉ 簡単な設置と便利なシステム配線
◉ 太陽光発電モジュール専用の高圧避雷装置を搭載し、安全性を確保しています。
Q: ソーラーコンバイナーボックスは必要ですか?
A: バッテリー システムに関して言えば、パネルが 1 つまたは 2 つしかないシステムには、通常、コンバイナー アレイは必要ありません。同様に、3 ~ 4 枚のパネルを備えたシステムにはコンバイナーが必要ない場合があります。ただし、4 つを超えるパネルまたは一連のパネルを備えたシステムの場合は、コンバイナー ボックスを組み込むことを強くお勧めします。
Q: コンバイナーボックスはジャンクションボックスと同じですか?
A: CHYT ソーラー コンバイナー ボックスは、本質的には、さまざまな入力ポートを通じて複数のワイヤとケーブルをしっかりと接続して収容する目的を果たすジャンクション ボックスです。その主な機能は、複数の太陽光発電 (PV) モジュールを組み合わせて、単一の標準バスに統合することです。
Q: DC MCB とは何ですか?
A: CHYT NBL7-63 シリーズ DC MCB は、直流 (DC) 制御回路アプリケーション向けに設計されており、家電製品や電気機器内の過電流保護に使用されます。 PV などの DC システム アプリケーション向けの最適化製品を提供します。
