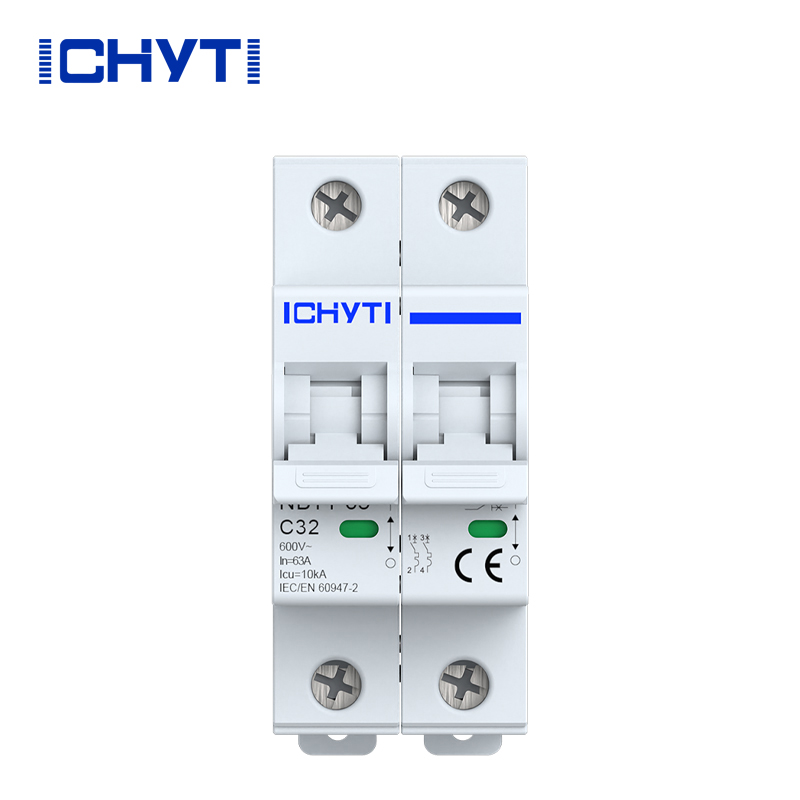

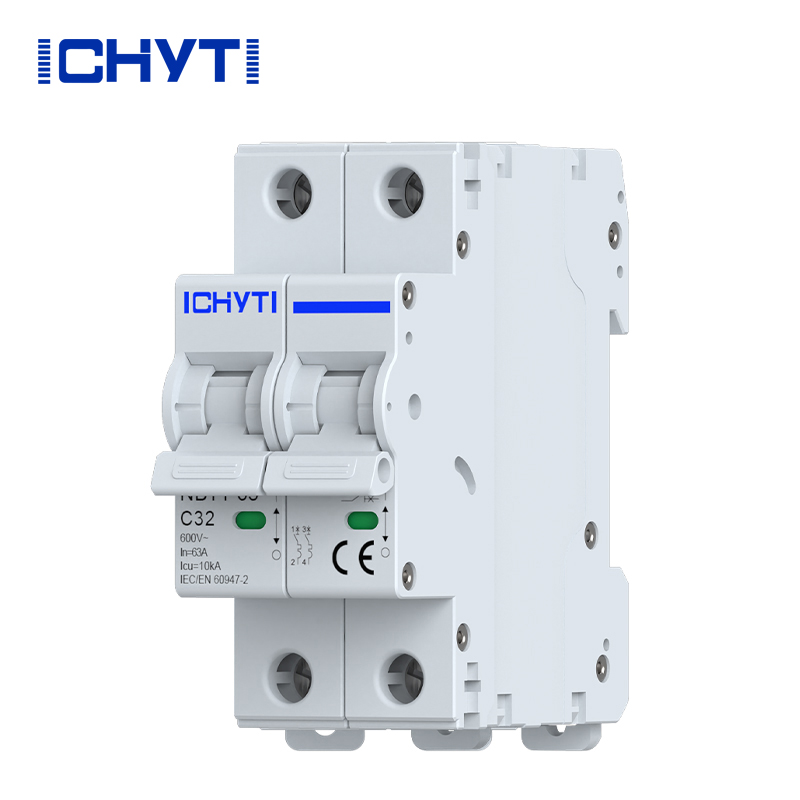

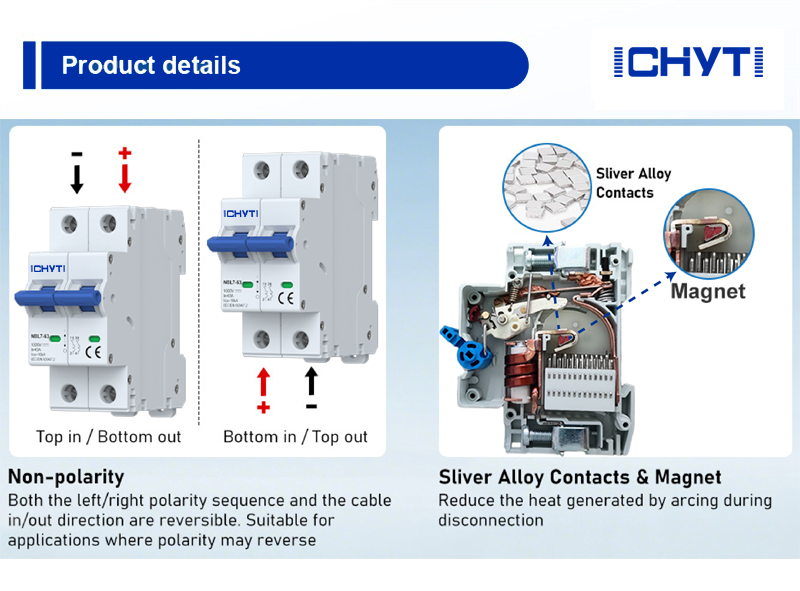

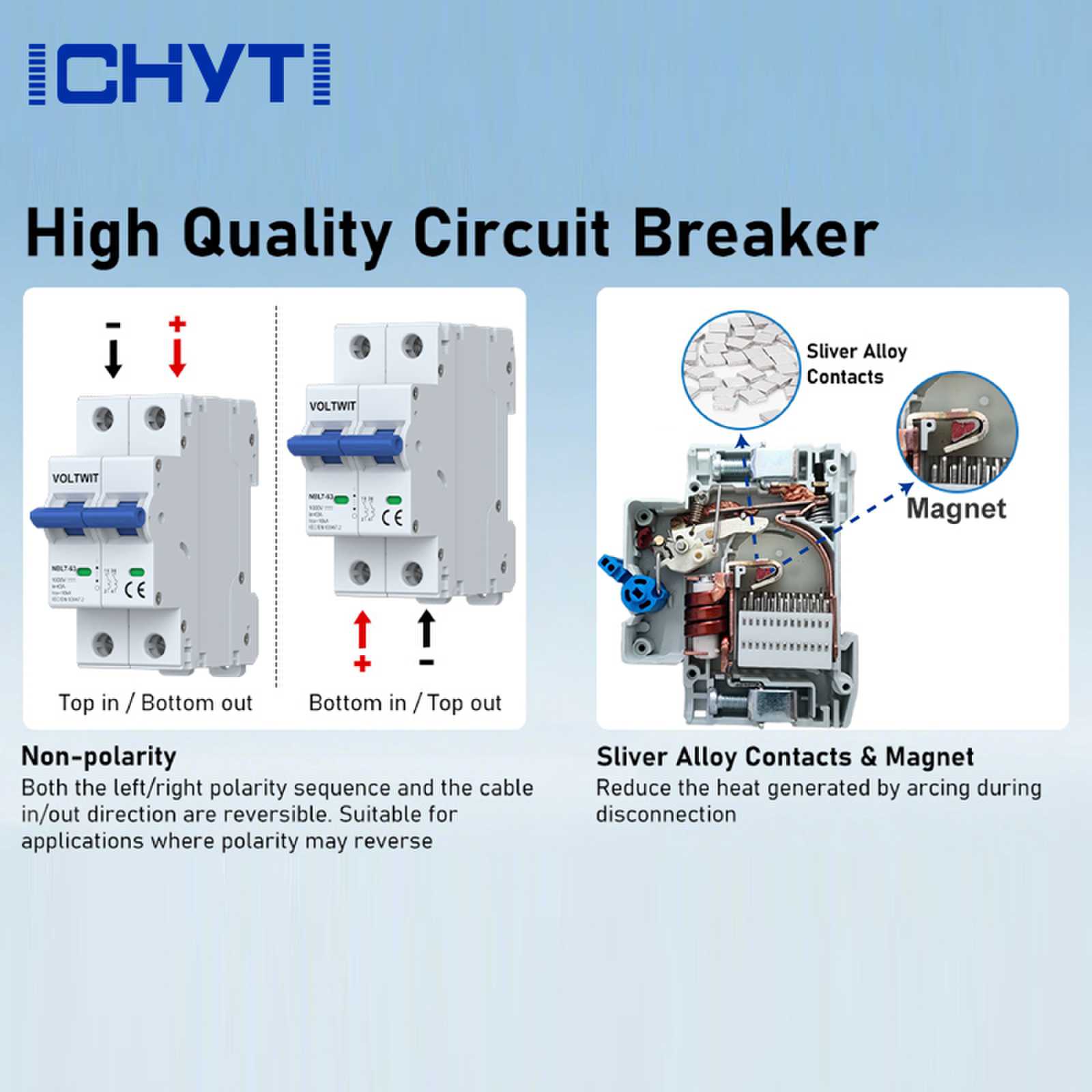

中国メーカー CHYT のソーラーパネル用 DC サーキットブレーカーは、ケーシング、操作機構、熱過負荷保護、電磁トリップ、接点システム、アーク システムなどのコンポーネントで構成されています。独自の設計構造により、過負荷および短絡保護機能を提供できます。さらに、強力な永久磁石アークシステムの追加により、製品の短絡耐量がさらに向上し、6KA のレベルに達しました。
|
製品型式 |
|
NBL7-63 |
||
|
ポール |
|
1P |
2P |
4P |
|
フレーム電流 |
|
63A |
||
|
定格電流 |
で |
6、10、16、20、25、32、40、5 |
0、63A |
|
|
定格使用電圧 |
うえ(DC) |
300V |
500/600/1000V |
1000V |
|
定格絶縁電圧 |
ウイ |
1200V |
||
|
定格インパルス耐電圧 |
ウンプ |
6kV |
||
|
遮断容量 |
レウ |
6KA |
||
|
トリップ特性 |
|
C |
||
|
トリップタイプ |
|
熱磁気 |
||
|
電気的寿命 |
実際の |
500サイクル(63Aフレーム) |
||
|
標準 |
||||
|
機械的寿命 |
実際の |
10000サイクル(63Aフレーム) |
||
|
標準 |
9700サイクル |
|||
|
過電圧カテゴリ |
|
Ⅲ |
||
|
汚染度 |
|
3 |
||
|
侵入保護 |
|
IP40 配線ポート IP20 |
||
|
湿気と熱に対する耐性 |
|
クラス2 |
||
|
端子容量 |
|
2.5×35mm2 |
||
|
端子の締め付けトルク |
|
2.0℃3.5N・m |
||
|
周囲温度 |
|
-30℃~+70℃ |
||
|
保管温度 |
|
-40℃~+85℃ |
||
|
設置方法 |
|
から |
||
|
標準 |
|
IEC60947-2 |
||

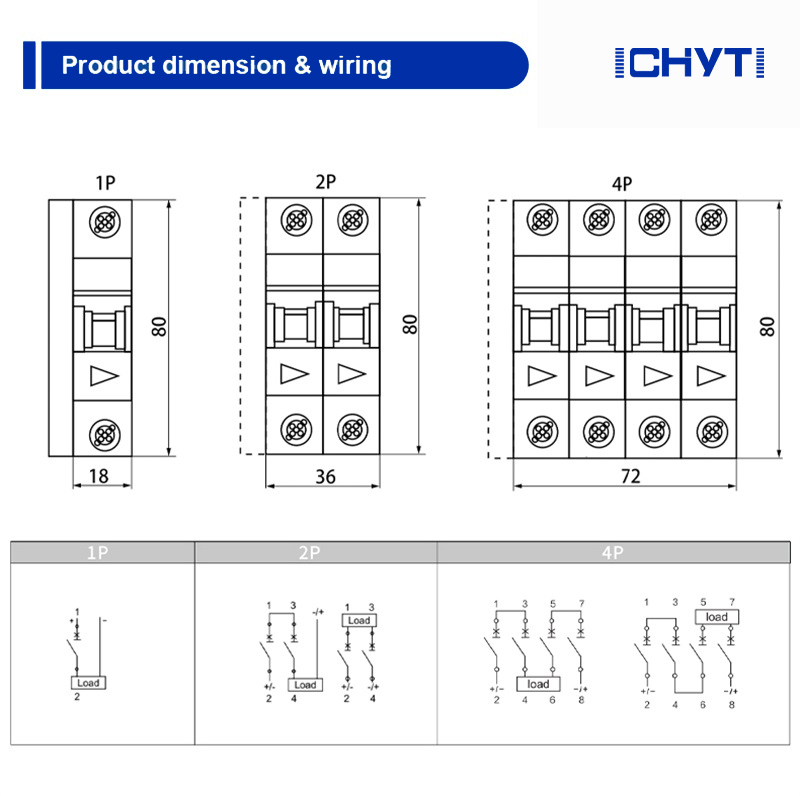

◉ 配線の際は電源のプラス極とマイナス極に注意する必要があります。電源インレットの設計特性により、電源は上から入って下から出る必要があります。
◉ 取り付けが簡単なので、ケーブルを節約できます。
◉ 突入電流が低く、5 ~ 10In の保護効率で抵抗負荷および誘導負荷を保護するために使用できます。
◉ 家族、オフィス、建設、産業分野に適しています。
◉ 赤と緑の視覚的な表示: スイッチの状態が一目でわかります。
◉ 二重に厚みのあるハンドル:同時に、膨らみと操作の快適さを高めることができます。
◉ PC難燃性素材:PC難燃性シェル、高温耐性、変形なし、美しく滑らかな外観、着用しにくい、優れた老化防止性能。
◉ 上部冷却設計: 効果的な放熱により、サーキットブレーカーの過熱による障害を軽減します。
