PV DC サーキットブレーカー

ICHYTI 最新の pv dc サーキットブレーカー中国製には負荷に応じてギアを切り替える機能がありませんが、DC サーキットブレーカーは、照明回路や家庭用電化製品など、電圧要件が高くなく、頻繁な調整が必要ない状況に適しています。

お問い合わせを送信 PDFダウンロード

製品説明

この中国ICHYTI pv DCサーキットブレーカー在庫は、DCシステムの過負荷および短絡保護に適しており、定格電流が63A未満、定格電圧が300V、600V、および1000VのDC機器および電気機器に適しています。この製品は電力、郵便、輸送、鉱山、企業などのさまざまな分野で広く使用されており、IEC60898-1およびGB140482の規格を満たしています。類似製品と比較して、この製品は最高の定格電圧レベルを持っています。

ICHYTI PV DC サーキットブレーカーパラメータ (仕様)

製品モデル		NBL7-63
ポール		1P	2P	4P
フレーム電流		63A
定格電流	の	6、10、16、20、25、32、40、50z63A
定格使用電圧	うえ(DC)	300V	500/600/1000V	1000V
定格絶縁電圧	ウイ	1200V
定格インパルス耐電圧	ウイインプ	6kV
遮断容量	レウ	6 か
トリップ特性		C
トリップタイプ		熱磁気
電気的寿命	実際	500サイクル(63Aフレーム)
	標準	300サイクル
機械的寿命	実際	10000サイクル(63Aフレーム)
	標準	9700サイクル
過電圧カテゴリ		Ⅲ
汚染度		3
侵入保護		IP40 配線ポート IP20
湿気と熱に対する耐性		クラス2
端子容量		2.5×35mm2
端子の締め付けトルク		2.0×3.5Nm
周囲温度		-30°+70°
保管温度		-40°+85°
設置方法		ディン
標準		IEC60947-2

ICHYTI PV DC サーキットブレーカーの特徴

◉ フロントトップのデザインにより、ハンドル操作がより快適かつ安全になります。

◉ 機械的寿命は20000回を超え、長期間の使用を保証します。

◉ GBT140482、IEC60947-2 規格、EU RoHS 環境要件、CCC および CE 認証に準拠。

◉ DC システム、特に通信および太陽光発電システムに適しています。

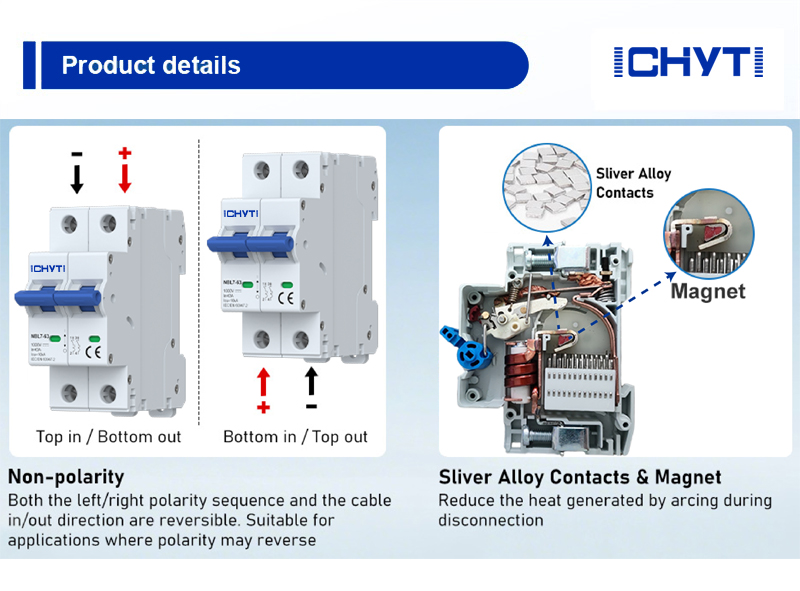

ICHYTI PV DC サーキットブレーカー詳細

ICHYTI PV DC サーキットブレーカー開発の困難さ

PV DC サーキットブレーカーの開発は 2 つの主な困難に直面しています。まず、DC システム電流は自然にゼロを越えないため、成熟したアーク消弧技術を AC サーキットブレーカーのように使用することはできません。第 2 に、DC システムには多数の誘導コンポーネントがあり、大量のエネルギーが蓄積されるため、DC 故障電流を遮断することがさらに困難になります。
